放置歴8ヶ月かぁ… 陰陽玉の製作記事も出来てないよ…

成果物。緋緋色金は手に入らないので、木とアクリルと、ネジとLEDその他で試作。 ちゃんと設計したのは機構部分だけで、外装は雑でズレと隙間と歪みだらけ。  下部を回すと太極図が開いて発光。全閉→全開で45°回転なので八角柱は維持。

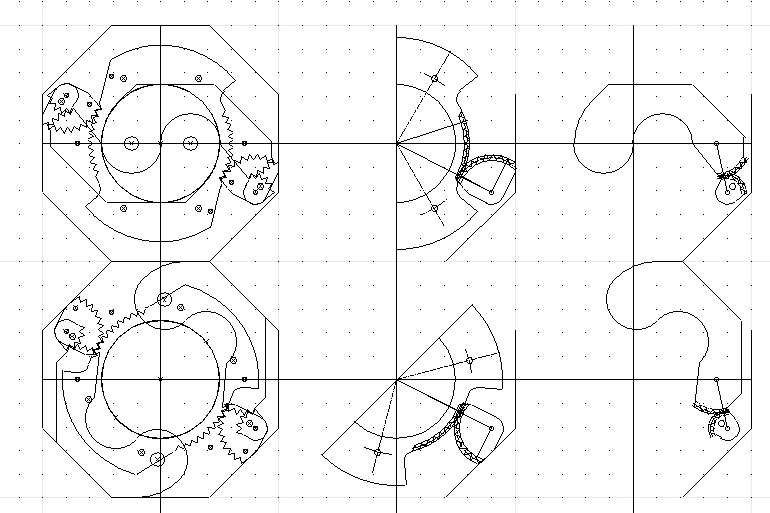

機構の設計。

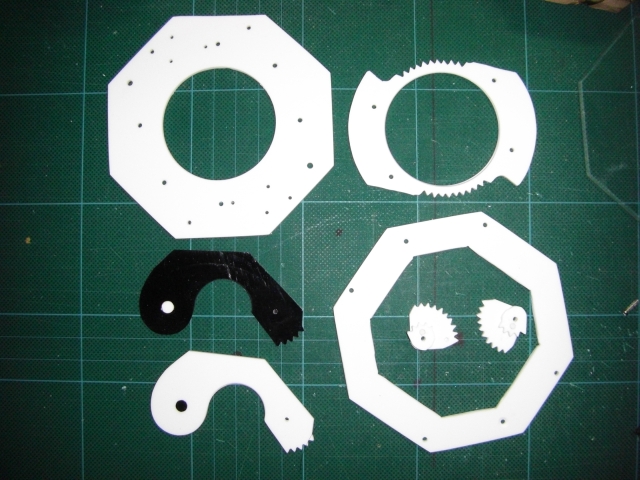

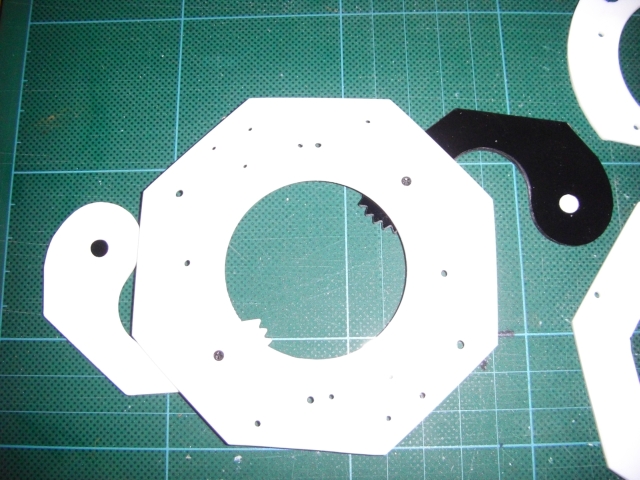

可動部。歯車はクラフトヤスリで削りだした。粉まみれになった。

外装。

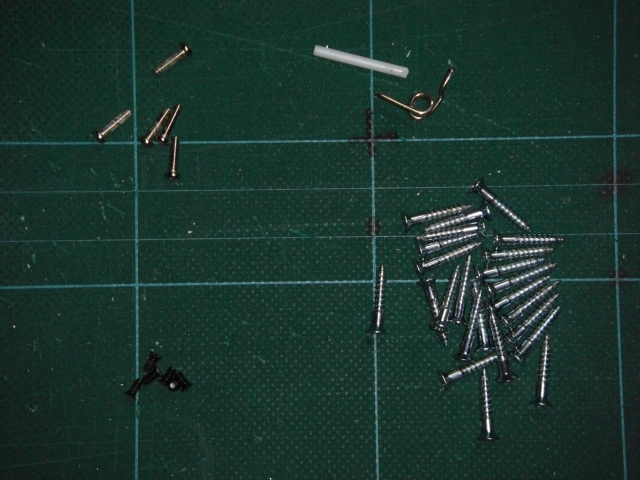

小物。

組立開始。太極図(陰陽勾玉巴)から。

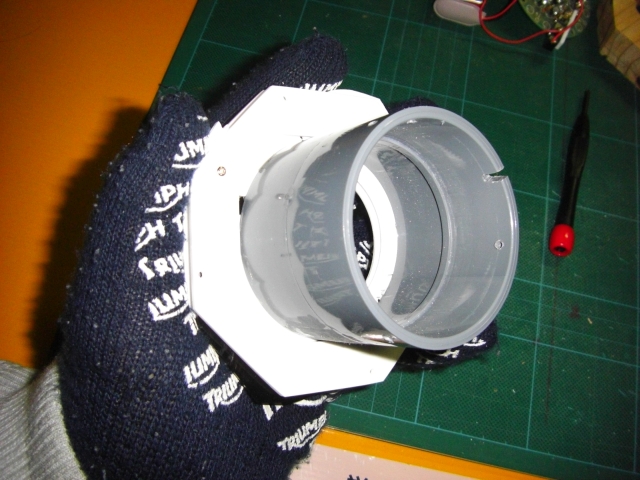

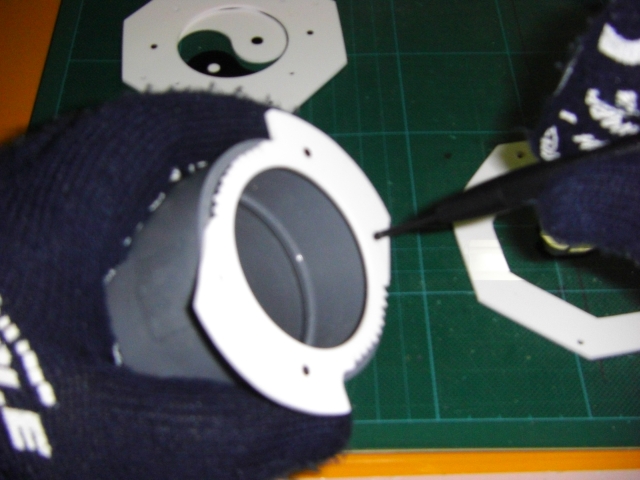

発光部を固定する部品。パイプの継ぎ手を利用。ピンボケミス。

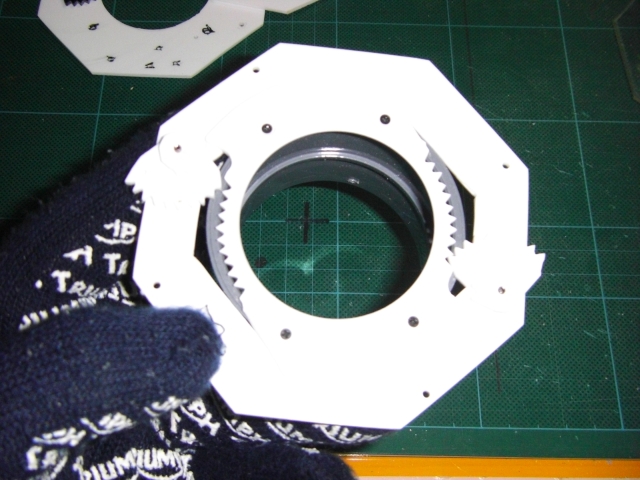

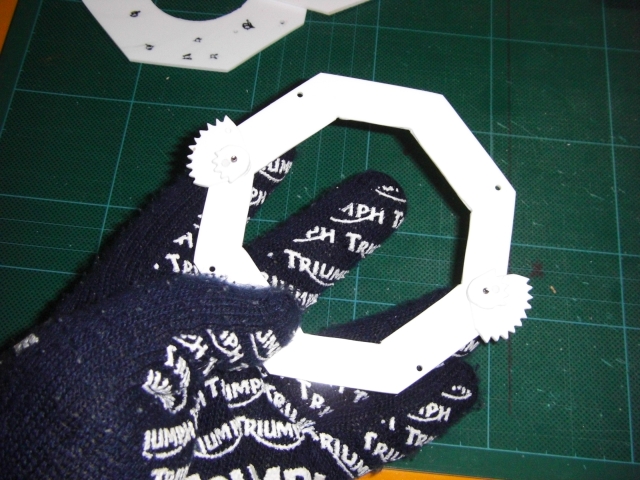

可動部2。

中心部と太極図の連動。

可動部固定終了

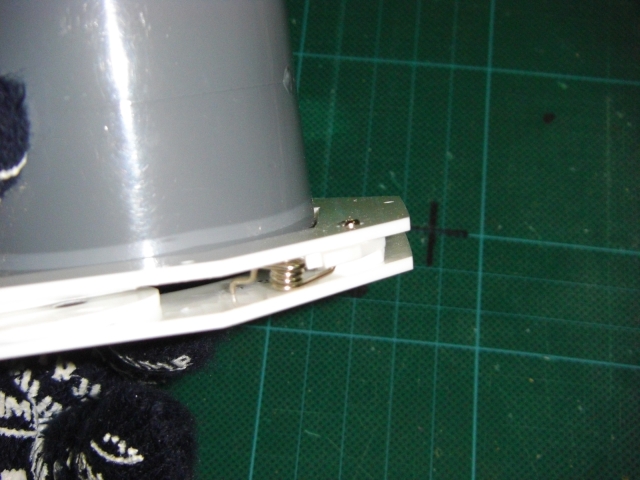

全開/全閉に動くアシストバネ。安全ピンから加工した。

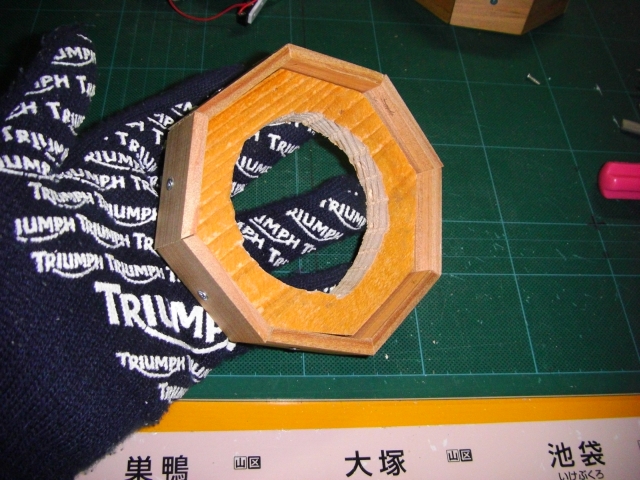

外板の基礎になる厚板。

外板を固定。

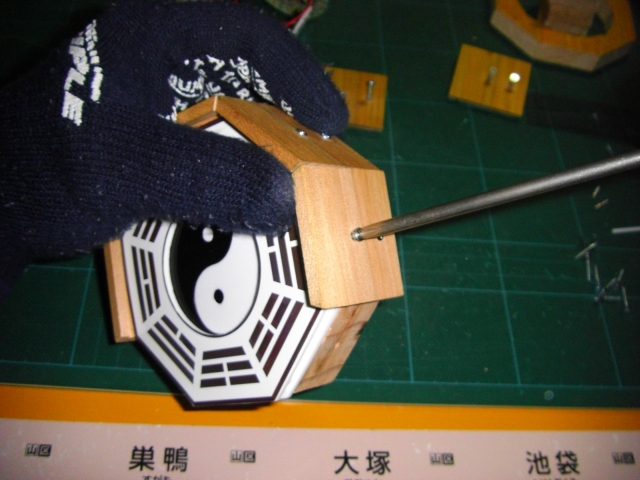

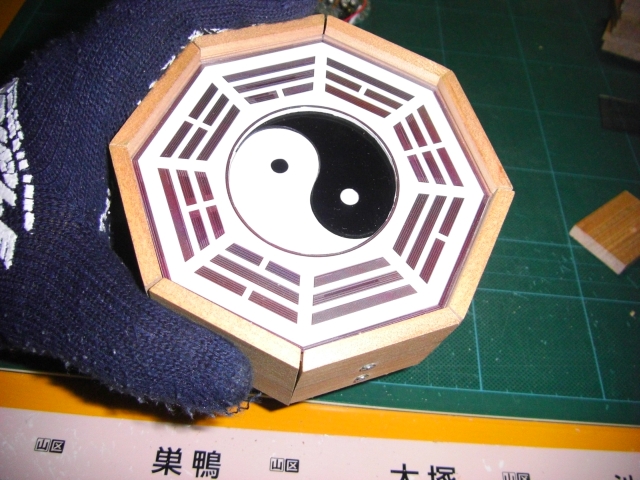

途中で八卦図と保護用アクリルを追加。

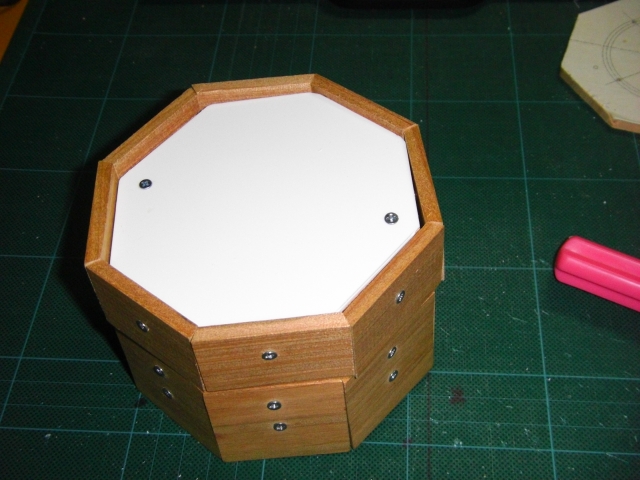

上部完成

下部の外板も同様に。

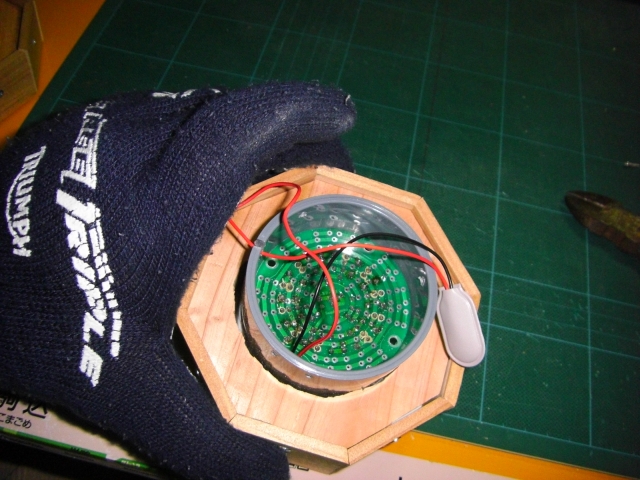

発光部を固定。

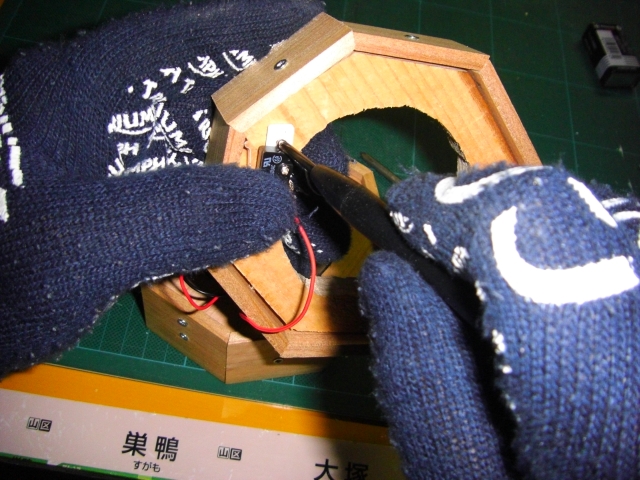

スイッチ固定。

スイッチ操作用の棒を追加。

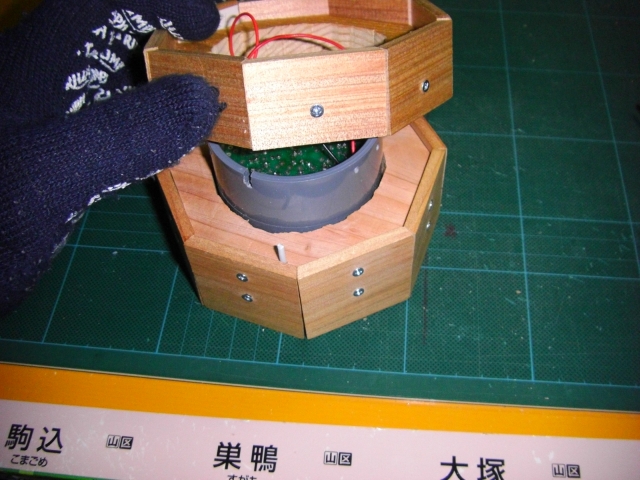

下部を固定。

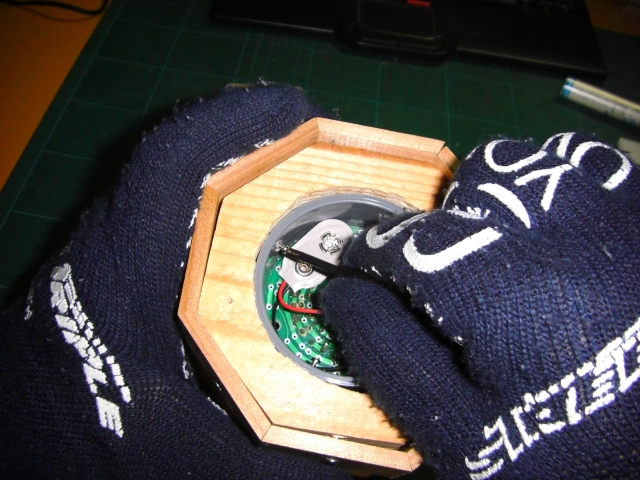

電池を接続。

蓋をして完了。ここまで見た人お疲れ様でした。

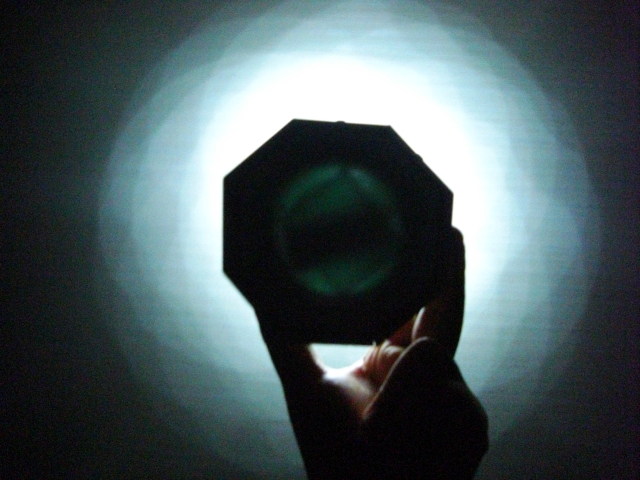

発光時の背後。うっすら透ける。
